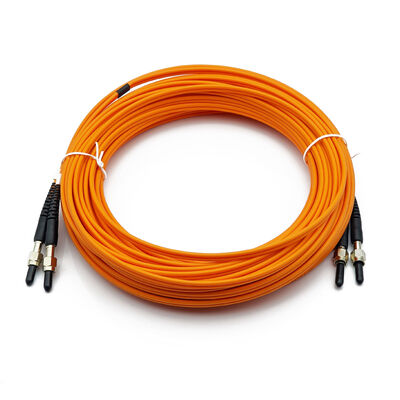

Сборки волоконно-оптических кабелей SMA905

Сборки оптоволоконных кабелей SMA905 доступны с ППЭ, HCS/PCF и многомодовым кварцевым волокном для промышленного оборудования, спектроскопии, освещения, датчиков и оптических приборов.

Мы поставляем стандартные и заказные сборки кабелей SMA905 с настраиваемыми типом волокна, размером сердцевины, числовой апертурой, диапазоном длин волн, длиной кабеля, структурой оболочки и комбинацией разъемов. Доступны варианты терминации SMA905-SMA905 и гибридные варианты для OEM, замены, мелкосерийного производства и проектных требований.

Доступные варианты волокна SMA905

Кабельные сборки SMA905 с ППЭ

Сборки SMA905 с ППЭ подходят для промышленных применений, требующих большого диаметра сердцевины волокна и гибкой конструкции кабеля.

Mitsubishi ESKA SK-40 доступен в качестве варианта ППЭ со следующими характеристиками:

• Размер волокна 980/1000 мкм

• НА 0.5

• Эталонная длина волны 650 нм

• 2.2 мм одножильный кабель

• 2.2 × 4.4 мм двухжильный кабель

Варианты оболочки из ПВХ, ПЭ и LSZH могут быть сконфигурированы в соответствии со средой установки. Цвет кабеля, маркировка, длина и структура также могут быть выполнены на заказ.

Кабельные сборки SMA905 с HCS / PCF

Сборки SMA905 с HCS/PCF доступны для промышленного оборудования и специализированных оптических систем, требующих меньшей сердцевины, чем у стандартного ППЭ диаметром 1 мм.

Конфигурация 200/230 мкм обычно используется для промышленных применений, в то время как другие размеры сердцевины могут быть поставлены в соответствии с требованиями оборудования и проекта.

Кабельные сборки SMA905 с многомодовым кварцем

Сборки SMA905 с многомодовым кварцем подходят для спектроскопии, оптических приборов, систем освещения и измерения.

Диаметр сердцевины, числовая апертура и диапазон длин волн выбираются в соответствии с источником света, оптической системой и требованиями к передаче.

Варианты конфигурации разъемов и кабелей

Кабельные сборки SMA905 могут поставляться в различных комбинациях разъемов и кабелей, включая:

• SMA905 на SMA905

• SMA905 на FC

• SMA905 на ST

• SMA905 на феррулу или терминацию на стороне оборудования

• Одножильная или двухжильная конструкция

• Оболочка из ПВХ, ПЭ или LSZH

• Усиленный или механически защищенный кабель

• Заказная длина кабеля и внешний диаметр

• Заказная маркировка, клеймение и упаковка

Конфигурации могут быть подобраны в соответствии с оптическим интерфейсом и требованиями к физической установке оборудования.

Терминация и контроль качества

Кабельные сборки SMA905 могут быть обработаны с контролируемыми:

• Резка волокна

• Подготовка и полировка торца

• Очистка

• Сборка разъема

• Инспекция торца

• Оптическая верификация в соответствии с требованиями проекта

Наши возможности терминации поддерживают заказные сборки из ППЭ, HCS/PCF и кварцевого волокна для специфических требований оборудования.

Применения

Кабельные сборки SMA905 могут быть сконфигурированы для:

• Оборудование промышленной автоматизации

• Системы управления

• Оптические датчики

• Системы спектроскопии

• Оптические приборы

• Системы освещения

• Измерительное оборудование

• OEM оптические сборки

• Кабели для замены и обслуживания

Для лазерных или более мощных применений необходимо отдельно оценивать волокно, конструкцию разъема и дизайн торца. Стандартные кабельные сборки SMA905 не следует считать подходящими для доставки энергии высокой мощности.

Заказные кабельные сборки SMA905

Мы поддерживаем заказные сборки SMA905 на основе требований проекта.

Доступные варианты кастомизации включают:

• Тип волокна

• Размер сердцевины и оболочки

• Числовая апертура

• Длина кабеля

• Внешний диаметр кабеля

• Материал оболочки

• Одножильная или двухжильная конструкция

• Комбинация разъемов

• Механическая защита

• Маркировка и клеймение кабеля

• Упаковка

• Требования к инспекции и тестированию

Проекты с ППЭ также могут использовать индивидуальную экструзию оболочки и конструкции кабелей. Сборки HCS/PCF и многомодового кварца могут поставляться через прецизионную терминацию волокна и проектный подбор.

Для соответствия требованиям RoHS, REACH или другим нормам, применительная документация должна быть подтверждена в соответствии с фактической конфигурацией волокна, разъема, оболочки и готового кабеля.

Свяжитесь с нами для заказной сборки оптоволоконного кабеля SMA905 соответствующей вашему оборудованию и требованиям проекта.
