HFBR-4501 HFBR-4511 Кабельная сборка POF

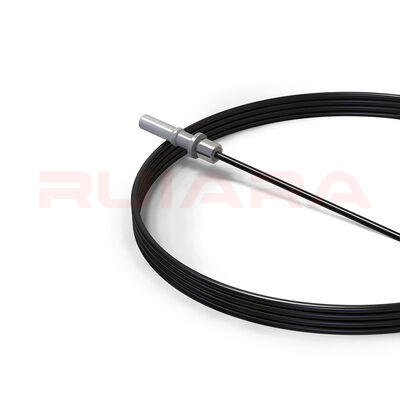

НашСборка кабелей HFBR-4501 HFBR-4511 POFявляется готовым простым пластиковым волоконно-оптическим кабелем для промышленного управления, связи между энергосистемой, соединения оборудования и оптических интерфейсов Broadcom/Avago Versatile Link.

Стандартная конструкция использует10,0 мм ПММА пластиковые оптические волокна, черный2.2 мм PE курткаМы изготавливаем готовую сборку путем прокладки кабеля, резки, окончания соединителя,Криппинг металлических колец, отделка волоконного конца и окончательная сборка.

Это...пассивный одноканальный POF-кабельОн не определяет скорость передачи данных системы или максимальное расстояние связи сам по себе; они зависят от полной связи передатчика/волокна/приемника.

HFBR-4501 и HFBR-4511 относятся кСемейство разъемов Broadcom/Avago Versatile LinkВ стандартной простой системе HFBR-4501 имеет серую сторону, а HFBR-4511 - синюю.

Эти два разъема используют один и тот же основной механический интерфейс. Разница цвета в основном используется для идентификации стороны передатчика и приемника оптической линии.Нет, нет.Это означает, что пластиковое оптическое волокно само по себе направлено.

Broadcom в настоящее время использует официальные номера деталейHFBR-4501ZиHFBR-4511Z, в то время как HFBR-4501 и HFBR-4511 остаются распространенными в руководствах по оборудованию, устаревшей документации и поиске рынка.но это не должно путаться с Broadcom оригинальной кабельной сборки.

Типичное положение соединения:

Продукт, поставляемый здесь, представляет собой завершенный сборник кабеля, а не пару разъемов, установленных на приобретенный готовый кабель.

Наше производство включает:

• ПОФ кабельное покрытие и кабельное строительство

• Контроль резки и длины

• Сборка соединителей HFBR

• Установка металлических скребных колец

• Необязательное устройство багажника и пылевой крышки

• Подстрижка и отделка конечных волокон

• Окончательная сборка и проверка

This manufacturing scope allows the cable construction and finished assembly to be configured around actual equipment and project requirements instead of being limited to a single fixed off-the-shelf cable format.

Существующие чертежи продукции охватывают сборки длиной 1 м, 2 м и 3 м с определенными допустимыми значениями длины и требованиями к потерям на полную сборку.

Другие длины могут быть изготовлены в соответствии с требованиями проекта. Для пользовательских длин, сборка должна быть определена больше, чем номинальное значение метра.строительство кабелей, и применимое требование о оптических потерях готовой сборки должны быть подтверждены вместе.

Широкий рынок комплектаций HFBR-4501 / HFBR-4511 включает короткие патчевые кабели и длины, достигающие десятков метров, поэтому запросы на индивидуальную длину являются распространенными в этой категории продуктов.Практическая длина для конкретной системы, однако, должен также соответствовать оптическому бюджету передатчика, приемника, длины волны, ослаблению волокон, потерям соединителей, температуре и требуемой скорости передачи данных.

Спецификации POF часто используют несколько различных значений потерь, которые не должны смешиваться.

Потеря передачи волокон, ослабление кабеля, потеря соединения соединителя или адаптера и полная потеря вставки кабельной сборки описывают разные объекты.

Например, Mitsubishi SK-серия голый POF, Mitsubishi кожуха POF кабеля, Broadcom POF кабеля, HFBR адаптеров спаривания,и наши готовые 1 м / 2 м / 3 м сборки все используют различные определения потерь и условия испытания.

Для закупки и сопоставления систем наиболее актуальным значением является спецификация, применимая кпоставка готовой сборки, а не стоимость кабеля с голым волокном или кабеля третьей стороны, скопированного в спецификации кабельной сборки.

В нашем руководстве по установке кабелей для прыжков HFBR POF указано:

• Минимальный радиус изгиба кабеля:22 мм

• Временная тяга при установке:≤ 50 Н

• Длительная тяговая нагрузка:≤ 1 Н

• Не допускайте пыли, масла, царапин и загрязнений на оптических концах

• Избегайте чрезмерного изгиба, повторного изгиба, узлов и принудительного разворачивания

• Подтвердить совместимость перед воздействием кабеля на чистящие средства, масла, растворители, клеи, пластификаторы или другие химические вещества

Эти условия применяются к готовому кабелю HFBR-скачки и не должны заменяться значениями изгиба или растяжения, взятыми из не связанных с ними спецификаций кабеля из голых волокон или кабеля третьей стороны.

Стандартная документальная конструкция2.2 мм чёрный кабель с PE-покрытием, но для промышленных проектов могут потребоваться различные механические или экологические характеристики.

В зависимости от проекта сборка может быть разработана в соответствии с такими требованиями, как:

• Конструкция плавоотдерживающих или халогеновых жилетов

• Улучшенная химическая или масляная устойчивость

• Дополнительное облегчение напряжения

• Укрепленная или тяжелая кабельная конструкция

• Другие материалы для куртки

• Дополнительная механическая защита

• Различные устройства сапог и пылевых крышек

Требуемую температуру, огнестойкость, химическую устойчивость и механическую прочность следует рассматривать как сочетаниеКачество волокна, материал куртки, соединитель, структура кабеля и проверка готовой сборки.

По этой причине мы не автоматически передаем кабель третьей стороны или температуру соединителя, UL, пламя или механический рейтинг на полную сборку.

Интерфейсы HFBR-4501 / HFBR-4511 используются в промышленных оптических связях, где требуется электрическая изоляция, иммунитет к электрическим помехам и простая связь волокон на короткие расстояния.

К соответствующим применениям относятся:

• Автоматизация заводов

• Промышленные системы управления и полевых автобусов

• Управление силовой электроникой

• Высоковольтная гальваническая изоляция

• Коммуникация защиты и управления подстанцией

• Промышленное оборудование

• Оптические соединения "board-to-board" и "rack-to-rack"

Документация ABB дает конкретный пример: блок защиты и управления REF542plus идентифицируетHFBR-4501 серый оптический интерфейс TXиHFBR-4511 синий оптический интерфейс RXДокументация ABB SPACOM / SPA также показывает разъемы HFBR-4501/4511, используемые в защите POF и управляющих коммуникационных связях.

Эти ссылки подтверждают среду интерфейса приложения.и системного оптического бюджета.

Для текущей готовой сборки контроль качества может быть организован вокруг характеристик, определенных применимым чертежом продукта, включая:

• Внешний вид и конструкция кабеля

• Длина и конфигурация

• Сборка соединителя и сцепления

• Состояние конечной поверхности волокна

• Оптическая потеря полного сборки при указанных условиях испытания

Для OEM или проектных требований может быть организована дополнительная валидация таких элементов, как удержание соединителя, прочность кабеля, выбор материала, требования температуры,производительность пламени, или другие условия окружающей среды.

Технические чертежи, информацию о размерах и инструкции по установке также могут быть предоставлены в соответствии с конфигурацией продукта.Документы соответствия и отчеты о испытаниях должны соответствовать фактической BOM, материал версии, и охвата проекта, а не предполагается из третьих сторон соединителя или кабеля сертификации.

ДляСборки кабелей HFBR-4501 / HFBR-4511 POF, индивидуальные длины, конструкции промышленных кабелей, требования OEM или конфигурации, специфические для оборудования,Отправьте нам требуемую длину и данные о заявкедля конфигурации и котировки.
