Кабельная сборка HFBR-4501Z — HFBR-4511Z POF

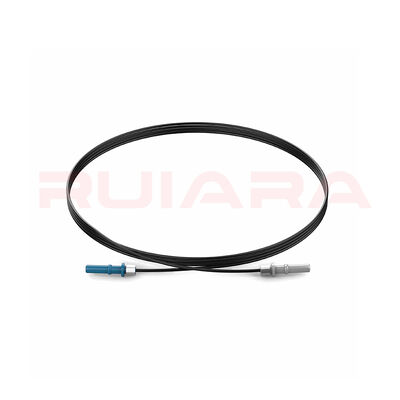

Эта HFBR-4501Z к HFBR-4511Z POF кабельная сборка закончена,Простая промышленная пластиковая оптоволоконная сборка для коротких дистанций оптических сигналов в экосистеме Broadcom/Avago Versatile LinkОн сочетает примерно 1,0 мм Mitsubishi Chemical POF с серым соединителем на стороне передачи, синим соединителем на стороне приема, защитной конструкцией кабеля,заканчивание скремпом и контролируемая отделка конечных поверхностей.

Мы изготавливаем кабельную конструкцию и завершаем конец соединителя.оригинальные разъемы Broadcom и варианты разъемов, совместимые с интерфейсом, могут быть настроены в соответствии с оборудованием, экологические и проектные требования.

HFBR‐4501Z и HFBR‐4511Z - это номера деталей соединителей, а не полные номера деталей кабелей.соединители, обработанные концы волокна и согласованный осмотр.

HFBR‐4501Z и HFBR‐4511Z имеют одинаковые основные требования к механическому интерфейсу и размеру волокон:

• HFBR‐4501Z имеет серый цвет и обычно используется для идентификации стороны передатчика.

• HFBR‐4511Z синий и обычно используется для идентификации стороны приемника.

• Разница цвета поддерживает установку и идентификацию порта; она не указывает на различные оптические характеристики.

• "Симплекс" означает одноволокно и один канал.

• Это незамыкающие разъемы POF, удерживаемые с помощью сцепления или трения совместимого порта Versatile Link.

• Их полированная пластиковая конечная поверхность не является интерфейсом APC.

Полное суффикс "Z" должно быть сохранено при идентификации текущих разъемов версии RoHS.Исторические документы могут использовать HFBR‐4501 или HFBR‐4511 без суффикса и могут ссылаться на HP или Avago вместо Broadcom.

Для проектов, требующих оригинальных разъемов, мы можем организовать сборку с отслеживаемыми частями Broadcom HFBR‐4501Z и HFBR‐4511Z и подтвердить производителя и заполнить MPN в BOM.

Для проектов с контролируемыми затратами или альтернативными источниками также можно оценить соединители, совместимые с интерфейсом HFBR.Совместимые детали идентифицируются в соответствии с их фактическим источником и не представлены как компоненты, изготовленные Broadcom.Механическое приспособление, удержание и оптические характеристики могут быть включены в план валидации образца.

Нижеприведенные значения описывают стандартный интерфейс разъема и предписанные 2,2 мм условия окончания.Они полезны для обзора дизайна, но не автоматически становятся гарантированными значениями для каждой готовой на заказ сборки.

Удержание порта, сила тяги соединителя и кабеля и сила вставки - это разные измерения.требуемое допустимое значение должно быть определено и проверено на готовой конструкции.

Стандартная область скрещивания HFBR‐4501Z/4511Z предназначена для кабельного сечения примерно 2,2 мм. Стандарт 2.Таким образом, 2 мм POF кабель может войти в крепежное кольцо непосредственно после контролируемой очистки и подготовки волокна.

Внешнее пальто длиной 4 ‰ 6 мм не может быть вставлено непосредственно в стандартное кольцо скребления.Внутренний кабель 2 мм на стороне соединителя при передаче нагрузки на тягу и изгиб в большую внешнюю конструкцию.

Для конструкций большого диаметра в обзоре конструкции определяется длина отстегивания верхней одежды, длина открытого внутреннего кабеля, усиление крепления, теплоустойчивость или геометрия ботинка,требования к клею и минимальное пространство для изгибаПрототипные оптические, протяжные, изгибающие и удерживающие проверки рекомендуются перед серийным производством.

Оптическое волокно содержит ядро PMMA и оптическую облицовку из фторированного полимера.это не означает, что ядро PMMA не имеет оптической облицовки.

Если заказанный материал подтвержден как Mitsubishi Chemical SK‐40, то его эталонная конструкция представляет собой POF с индексом шага с:

• Типичный диаметр оптического ядра приблизительно 980 мкм

• Типичный общий диаметр, включая оптическое покрытие, приблизительно 1000 мкм

• Цифровая диафрагма примерно 0.5

• Максимальное ослабление обнаженного волокна 0,15 дБ/м при испытании на 650 нм, 25°С, коллиматизированном свете, от 10 м до 1 м

• Минимальный радиус изгиба 25 мм

• Сила натяжения не менее 65 Н при 5% удлинении

Полная MPN волокна подтверждается на этикетке материала, записи о закупках или COA, когда для проекта требуется специальная документация SK-40.

Эти значения описывают различные волокна или кабели в различных условиях испытания.И ни одна из них не заменит готовое испытание сборки..

Температура экструзии, радиальное давление, сокращение материала, эксцентричность, остаточные напряжения, изгиб, окончание и полировка могут повлиять на конечную оптическую производительность.Механическая производительность также определяется полным пути нагрузки через пиджак, арматура, скрепительная кольца, клеящая и облегчающая натяжение конструкция.

Стандартный 2,2-миллиметровый конец скребка контролируется вокруг нескольких критических размеров и точек процесса:

1. Снимите примерно 7 мм защитного жилета.

2. Перед вставкой волокна поместите крепежное кольцо.

3. Позволить волокну простираться примерно на 3 мм за поверхность соединителя.

4. Завершите скребок кольцом, правильно расположенным в зоне скребка.

5. Обрежьте выступающие волокна, оставляя достаточно материала для контролируемого измельчения.

6. Очистите конечную поверхность и завершите ее тонкой полирующей пленкой.

7. Проверьте конечную поверхность на наличие плоскости, гладкости и загрязнения.

3 мкм тонко-полированный шаг может улучшить производительность сцепления примерно на 2 дБ по сравнению с грубой 600-жертвенной отделкой при указанных условиях интерфейса.более тонкая полировка или не коррозионный RTV может быть оценен для прочных или температурных циклов проектов, но полученная сборка квалифицируется по собственному плану испытаний.

Потери с конца на конец сборки включают:

• Ослабление по фактической длине кабеля

• Потери от обоих кончаний соединителя

• Потеря от любого встроенного адаптера или дополнительного интерфейса спаривания

• Влияние изгиба, температуры и выбранного эталонного метода

По этой причине значение интерфейса соединителя или ослабление сырого волокна не могут быть представлены как потеря полной сборки.

Потеря вставки на узле POF может измеряться с помощью одноконтактного устройства типа FOTP‐171 или двуконтактного устройства типа OFSTP‐7/14.ссылочный кабель, расположение адаптера и эталонный метод.

Сравнительная нормализация также изменяет, что включает в себя сообщаемый результат:

• Метод А обычно сохраняет полную потерю вставки сборки.

• Метод B устраняет одну потерю ссылочной связи.

• Метод С устраняет эффекты, прикрепленные к двум спаривающимся соединениям и эталонному волокну.

Результаты, полученные с помощью различных методов нормализации, не должны сравниваться без пересмотра установки.

В зависимости от проекта пакет качества может включать:

• BOM и подтверждение конфигурации

• Измерение длины от конца соединителя до конца соединителя

• Проверка внешнего вида, размеров и конечной поверхности

• Испытание потери вставки от конца к концу по согласованному методу

• Испытание удержания соединителя или тяги кабеля

• Проверка изгиба, температуры или окружающей среды

• Отдельные протоколы испытаний, материальные документы и прослеживаемость партии

Только тесты, фактически выполненные на заказанной сборке, отражаются как результаты готовой продукции.

HFBR‐4501Z и HFBR‐4511Z являются пассивными разъемами. Они не определяют независимо скорость передачи данных или максимальное расстояние передачи.

Используемая связь зависит от MPN передатчика и приемника, оптической длины волны, затухания кабеля, длины сборки, потерь соединителя и адаптера, температуры работы, чувствительности приемника,Пособие по старению и дизайнерская маржа.

Примеры семейства Representative Versatile Link включают:

Другие специализированные комбинации модулей в семействе скоростей покрытия до приблизительно 155 Мбит. Это конкретные ссылки на модуль и условия, а не универсальные расстояния для кабельной сборки.

Предварительная оценка максимальной длины может быть выражена следующим образом:

Максимальная длина ≈ (минимальная мощность передатчика − чувствительность приемника − потери соединения − проектная маржа) ÷ максимальное ослабление кабеля

Для расчета проекта укажите полные MPN передатчика и приемника, температуру работы, целевую длину, количество интерфейсов сочетания и требуемую маржу системы.

Этот простой комплекс универсальных POF-кабелей имеет отношение к коротким дистанциям оптического управления и сигнальной изоляции, таким как:

• ПЛК и промышленная компьютерная связь

• Роботы и оборудование для управления на заводе

• Промышленное зондирование и сбор данных

• Высоковольтные детекторы и гальванически изолированное управление

• Управление ветровыми и фотоэлектрическими инверторами

• Ссылки управления IGBT и SVC

• Расширение промышленных сетей

• Соединения оптического сигнала внутри оборудования

Совместимость оборудования должна быть подтверждена из фактических условий порта, модуля и связи.интерфейс ABB REF542plus SPABUS идентифицирует X60 как серый порт передачи HFBR‐4501 и X61 как синий порт приема HFBR‐4511Это дает полезную идентификационную ссылку, но не означает одобрение для каждой модели ABB или пересмотра оборудования.

Эти детали могут быть оценены, когда проект требует блокировки, дуплекса канала, безкримп установки, панель питания через или соответствующего аксессуара.Они представляют собой отдельные конфигурации, а не автоматические заменители комплектации HFBR‐4501Z/4511Z.

Как производитель индивидуальных промышленных кабелей POF, мы можем поддерживать стандартные конфигурации, полуконфигурации и проекты OEM на основе чертежей или образцов.

Типичный путь проекта включает:

1. Проверьте существующий кабель, порт оборудования, чертеж, образец или номер детали.

2. Подтвердите степень POF, источник соединителя и конфигурацию простого канала.

3. Проверьте диаметр кабеля, материал прокладки, арматуру и переключение соединителя на предмет изготовления.

4. Произвести прототип или первую статью.

5. Проверка согласованных оптических, размерных и механических требований.

6. Перейти от пилотного производства к повторному серийному производству с проверкой и прослеживаемостью.

Доступные варианты проекта включают цвет и печать костюма, номера деталей для клиентов, индивидуальные этикетки, пылевые колпачки, антистатическую упаковку, конфигурации материалов RoHS,Конструкции кабелей UL, варианты кабелей без галогена и подтверждающая документация.

Использование кабеля UL или разъема UL94 V-0 само по себе не означает, что полная индивидуальная сборка имеет независимую сертификацию UL. Соответствие заявляется в зависимости от фактического компонента,материалы и документация о готовой продукции, включенные в утвержденную БОМ.

Отправить требуемую длину, количество и оригинал или совместимый разъем для начала пересмотра конфигурации.существующая кабельная фотография, рисунок или образцы информации, и мы можем начать оттуда.
